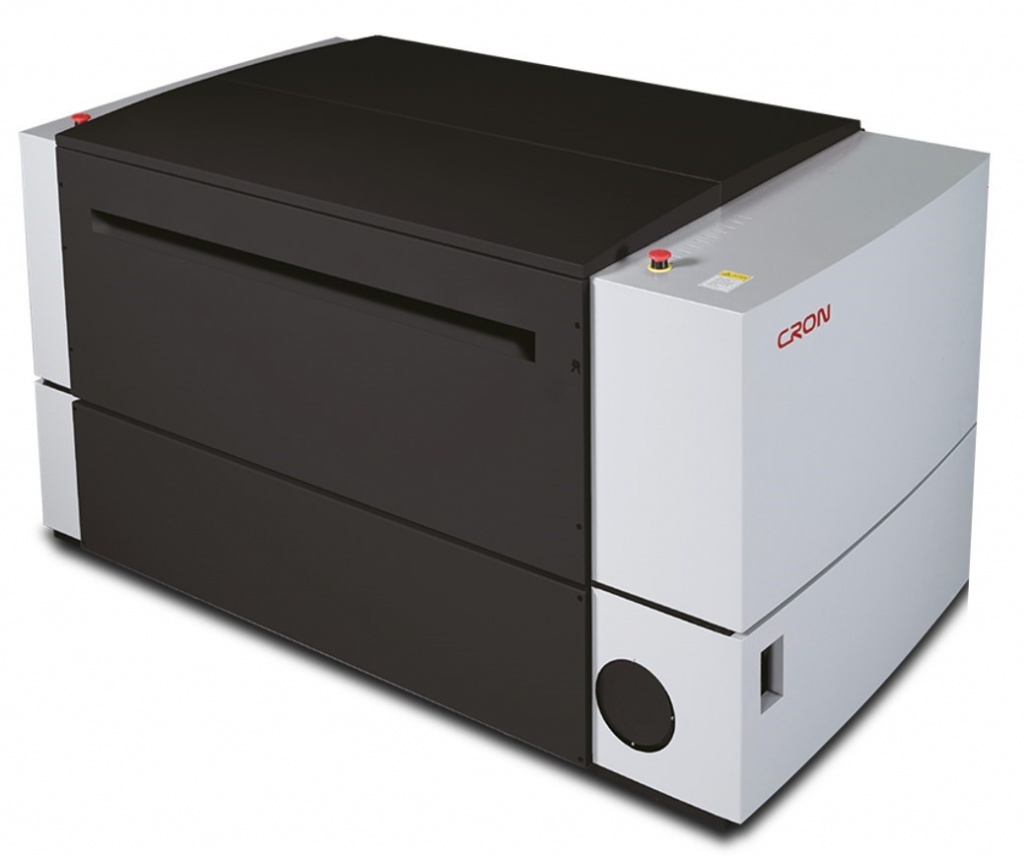

CRON G+ это обновленная версия модели G с расширенными возможностями автоматизации, улучшенной стабильностью и максимальной гибкостью для интеграции с большим диапазоном периферийных устройств. Экспонирующий узел модели серии G+ оснащен лазерами последнего поколения и системой жидкостного охлаждения для обеспечения максимальной надежности при высокой производительности устройств. Наряду с невысокой ценой, простотой в эксплуатации и обслуживании, аппарат обеспечивает стабильное качество записи с высоким разрешением. Это делает аппараты серии G+ самым доступным CTP-решением международного уровня качества.
Отличительные особенности

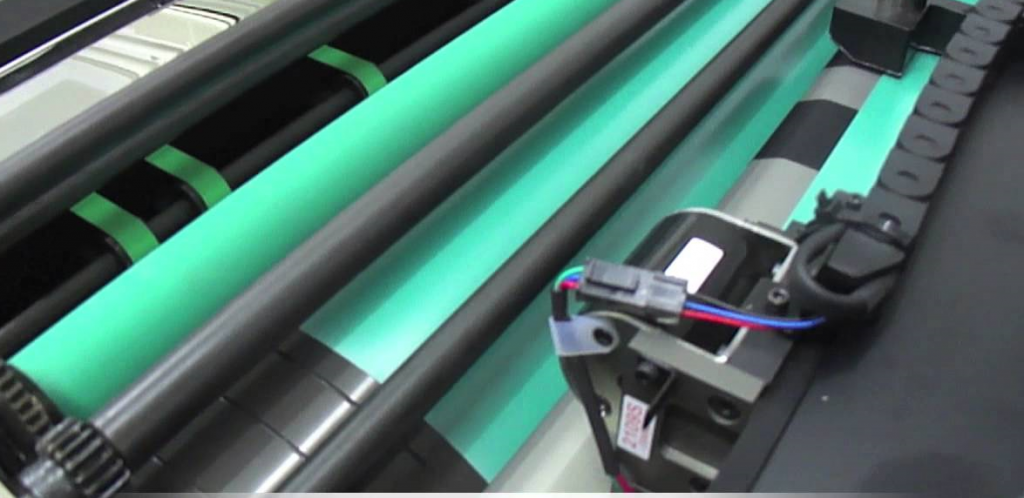

Новая система загрузки пластины
Усовершенствованный проводящий механизм с системой боковых роликов, обеспечивает надежное равнение пластины и плавную её подачу к барабану.
Система тройной динамической балансировки
Запатентованная технология балансировки барабана надежно предотвращает любые вибрации вне зависимости от формата или толщины используемой пластины.

|
Энергосберегающая вакуумная система
Равномерная подача вакуума обеспечивает надежное крепление пластины на барабане.

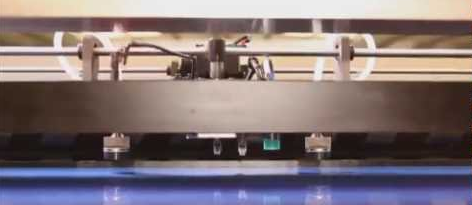

Система перемещения экспонирующего блока
Автоматическая смазка направляющей в системе перемещения экспонирующего блока не требует дополнительного обслуживания, что обеспечивает исключительную стабильность работы оборудования и гарантирует точность фокуса и жесткую растровую точки.
Работа в высоком разрешении
Доступны новые, более высокие разрешения. Теперь опционально доступны 4800/5080/9600 dpi.
Технические характеристики

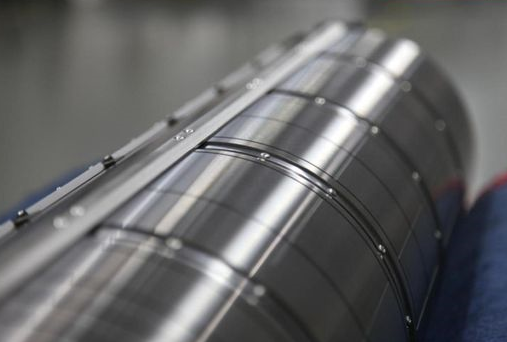

Прецизионный «внешний» барабан изготовлен с точностью не выше 5 микрон, что обеспечивает очень стабильный фокус и гарантирует неизменный размер и очень резкий контур точки.
Динамическая балансировочная система автоматически устанавливает на барабане компенсационные грузы. Их позиция зависит от толщины и размера формных пластин.
Многоканальная система вакуумного барабана с автоматическим управлением обеспечивает стабильную фиксацию на барабане для всех размеров пластин за счет подачи вакуума только в те зоны, которые находятся под пластиной.
Цифровая система управления способствует более высокой точности записи, а также упрощает сервисное обслуживание.
Привод на базе линейного магнитного двигателя обеспечивает стабильность фокуса и превосходные характеристики растровой точки.
|
|
Направляющая V-формы обеспечивает плавное и стабильное перемещение экспонирующего блока. Отсутствие люфтов, зазоров и биений, гарантирует высочайшее качество записи. Механизм перемещения оборудован системой автоматической смазки направляющих.

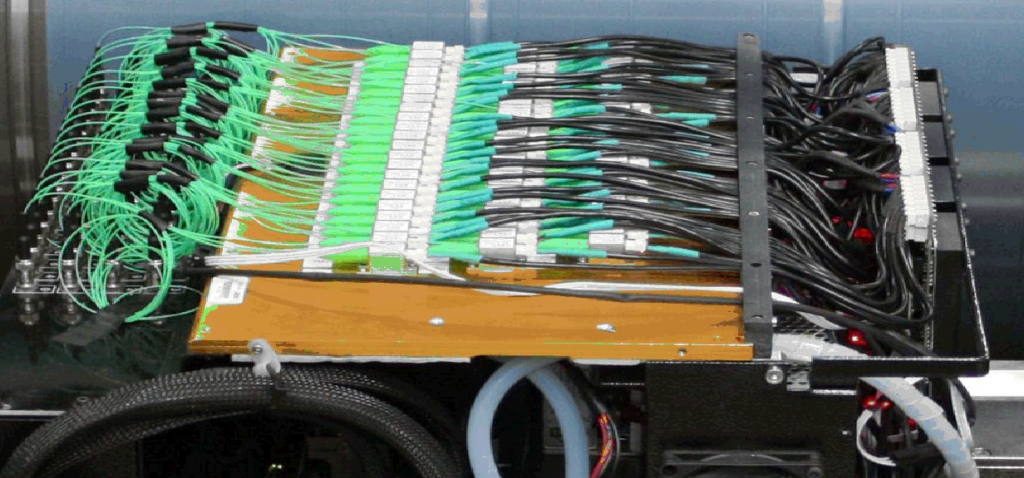

Многоканальная лазерная система на базе оптоволоконной технологии построена с применением SMFO технологии, которая позволяет добиться наивысшего разрешения. Конструктивным преимуществом такой схемы построения экспонирующего модуля является возможность отключения или замены единичного лазерного диода, при выходе его из строя.
Система двойного охлаждения обеспечивает поддержание температуры лазеров в пределах ± 0,5 ° C. Это благотворно сказывается на ресурсе работы лазерного блока и обеспечивает стабильное высокое качество записи.
Трехточечная система позиционирования пластины с боковым датчиком позволяет делать вывод с точностью до 0,01 мм, что обеспечивает надежность приводки при подготовке к печати.
Спецификация оборудования
Тип лазера: UV для записи аналоговых пластин / Термальный лазер для записи термальных пластин
Тип пластин: обычные и бесхимические офсетные пластины с спектральной чувствительностью в соотвествии с технологией
Толщина пластин: 0.15 ~ 0.30 mm (для 26Н и 36 Н) и 0.13 ~ 0.40 mm (для 46Н, 60Н и 72Н)
Разрешение: 2400 / 2540 / 2800 dpi (опциональное 4800 / 5080 dpi)
Условия работы: 18 - 30ºC, Влажность 40% ~ 60% (без конденсата)
26 G+
| Модель | 2616G+ | 2624G+ | 2632G+ | 2648G+ | 2664G+ |
| Формат пластин, мм | Maкс. 670 x 570 / Mин. 240 x 240 mm | ||||
| Количество лазеров | 16 | 24 | 32 | 48 | 64 |
| Скорость вывода (пробивки), шт/час | 22(21) | 30(28) | 36(34) | 46(42) | 54(49) |
| 2400dpi/510mm | |||||
| Электропитание | Single phase AC 220V ± 5% 50/60Hz Rated power 4.3KW | ||||
| Габариты, мм | W x L x H: 1400 x 910 x 1080 | ||||
| Вес, кг | 920 | ||||
36 G+
| Модель | 3616G+ | 3624G+ | 3632G+ | 3648G+ | 3664G+ | 3696G+ |
| Формат пластин, мм | Max. 925 x 675 mm / Min. 240 x 320 mm | |||||
| Количество лазеров | 16 | 24 | 32 | 48 | 64 | 96 |
| Скорость вывода (пробивки), шт/час | 14(14) | 20 (19) | 25(24) | 34(32) | 41(38) | 51(47) |
| 2400dpi/745 мм | ||||||
| Электропитание | Single phase AC 220V ± 5% 50/60Hz Rated power 4.3KW | |||||
| Габариты, мм | W x L x H: 1650 x 980 x 1065 | |||||
| Вес, кг | 1080 | |||||
46 G+
| Модель | 4616G+ | 4624G+ | 4632G+ | 4648G+ | 4664G+ | 4696G+ | 46128G+* |
| Формат пластин, мм | Maкс.1160 x 960 / Мин. 280 x 280 | ||||||
| Количество лазеров | 16 | 24 | 32 | 48 | 64 | 96 | 128 |
| Скорость вывода (пробивки), шт/час | 9 (9) | 13 (13) | 17 (16) | 23 (22) | 29 (27) | 38 (35) | 45 (41) |
| 2400dpi/1030 мм | |||||||
| Электропитание | Single phase AC 220V ± 5% 50/60Hz Rated power 4.5KW | ||||||
| Габариты, мм | W x L x H: 1900 x 1100 x 1150 | ||||||
| Вес, кг | 1280 | ||||||
60 G+
| Модель | 6032G+ | 6048G+ | 6064G+ | 6096G+ | 60128G+* |
| Формат пластин, мм | Maкс. 1524 x 1200 / Mин. 450 x 370 | ||||
| Количество лазеров | 32 | 48 | 64 | 96 | 128 |
| Скорость вывода (пробивки), шт/час | 13 (13) | 19 (18) | 24 (23) | 32 (30) | 39 (37) |
| 2400dpi/1030 мм | |||||
| Электропитание | 3-phase AC 380V±5% 50/60Hz Rated Power 5.3 kW | ||||
| Габариты, мм | W x L x H: 2289 x 1300 x 1173 | ||||
| Вес, кг | 1620 | ||||
72 G+
| Модель | 7232G+ | 7248G+ | 7264G+ | 7296G+ | 72128G+* |
| Формат пластин, мм | Mакс. 1850 x 1422 / Мин. 650 x 550 mm | ||||
| Количество лазеров | 32 | 48 | 64 | 96 | 128 |
| Скорость вывода (пробивки), шт/час | 8 (7) | 11 (11) | 14(14) | 20 (19) | 25 (24) |
| 2400dpi/1620 мм | |||||
| Электропитание | 3-phase AC 380V±5% 50/60Hz Rated Power 10 kW | ||||
| Габариты, мм | W x L x H: 2700 x 1650 x 1000 mm | ||||
| Вес, кг | 2300 | ||||
* - доступно только для модификации UVP
Дополнительное оборудование

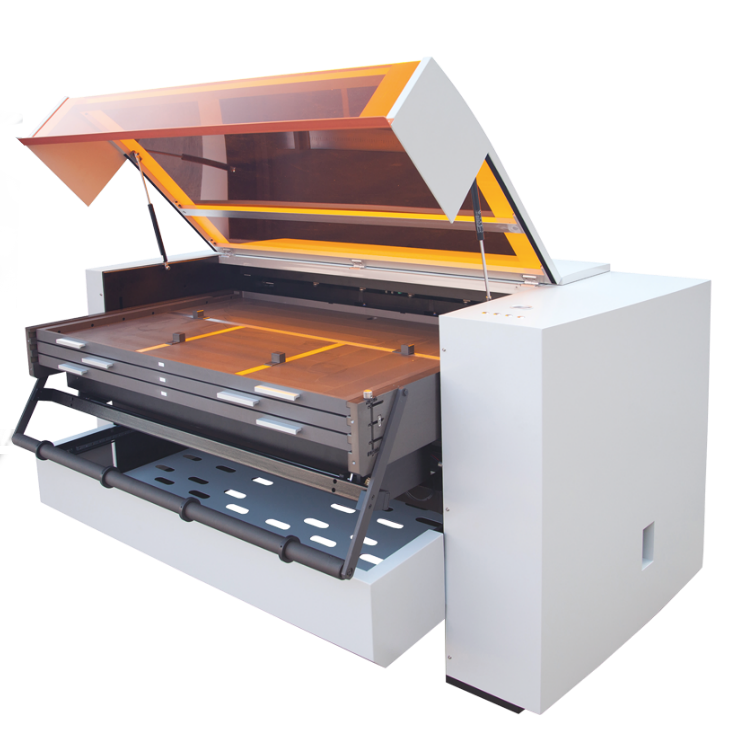

Автозагрузчики для аппаратов серии G+
Программируемые датчики распознавания бумаги и авто настройка вакуумной секции в устройствах CRON AL позволяют использовать широкий диапазон форматов офсетных пластин. В модельном ряду присутствуют автопогрузчики большой емкости с одиночной кассетой доступны в 200 или 500 пластин (толщиной 0,3 мм), которые обеспечивают бесперебойную автоматизированную работу без вмешательства оператора. Также возможна поставка автозагрузчиков с мультикассетной конфигурацией на 3 или 5 кассет (в зависимости от модели CRON CTP) с автоматическим переключением кассет в зависимости от рабочего задания.
Автозагрузчики
| Модель | AL-26-200N | AL-26-50-M3 | AL-36-200N | AL-36-500N | AL-36-50-M3 |
|
| Кол-во кассет | 1 | 3 | 1 | 1 | 3 |
|
| Макс. ёмкость кассеты | 200 | 50 | 200 | 500 | 50 |
|
| Макс. ёмкость устройства | 200 | 150 | 200 | 500 | 150 |
|
| Давление воздуха | ＜ 20 kPa, 25 kPa, 30 kPa (транспортировка бумаги) /70 ±2 kPa (транспортировка пластин) | |||||
| Макс. формат пластин, мм | 670 x 570 | 670 x 570 | 925 x 675 | 925 x 675 | 925 x 675 |
|
| Мин. формат пластин, мм | 240 x 240 | 240 x 240 | 240 x 320 | 240 x 320 | 240 x 320 |
|
|
|
||||||
| Модель | AL-46-200N | AL-46-500N | AL-46-50-M3 | AL-46-50-M5 | AL-72-100N |
|
| Кол-во кассет | 1 | 1 | 3 | 5 | 1 |
|
| Макс. ёмкость кассеты | 200 | 500 | 50 | 50 | 100 |
|
| Макс. ёмкость устройства | 200 | 500 | 150 | 250 | 100 |
|
| Давление воздуха | ＜ 20 kPa, 25 kPa, 30 kPa (транспортировка бумаги) /70 ±2 kPa (транспортировка пластин) | |||||
| Макс. формат пластин, мм | 1160х960 | 1160х960 | 1160х960 | 1160х960 | 1850х1422 |
|
| Мин. формат пластин, мм | 450х370 | 450х370 | 450х370 | 450х370 | 650 x 550 |
|
CRON BGP переходный мост
Уникальный много направленный мост CRON BGP с опцией перфорации пластин поддерживает широкий спектр конфигураций системы и большой диапазон форматов пластин. Аналогично экспонирующему устройству CtP CRON, оборудование укомплектовано системой позиционирования и бокового равнения, что обеспечивает точность пробивки до 10 мкм для гарантии приводки в печати.
Проявочный процессор
Любой on‑line проявочный процессор как традиционного, так и малохимического способа проявления. К примеру: Glunz&Jensen, Ovit, Hu.Q, Krause, Heights и др.
