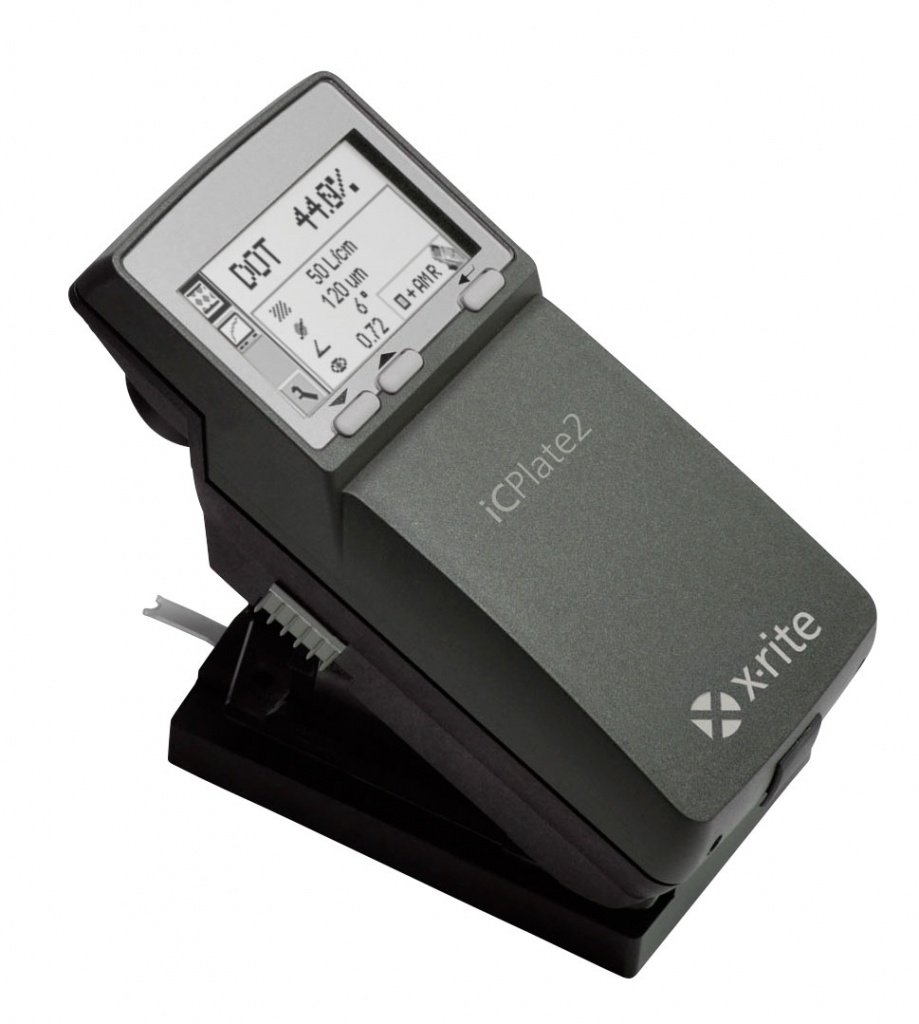

Приборы iCPlate предназначены для контроля параметров офсетных форм, как аналоговых так и цифровых (CtP). Используемая в приборе видеокамера высокого разрешения и графический дисплей позволяют визуально оценить форму растровой точки на пластинах разных типов: негативных и позитивных, выполненных по технологии AM, FM или гибридного растрирования. Специальный алгоритм устраняет с изображения пыль и царапины.

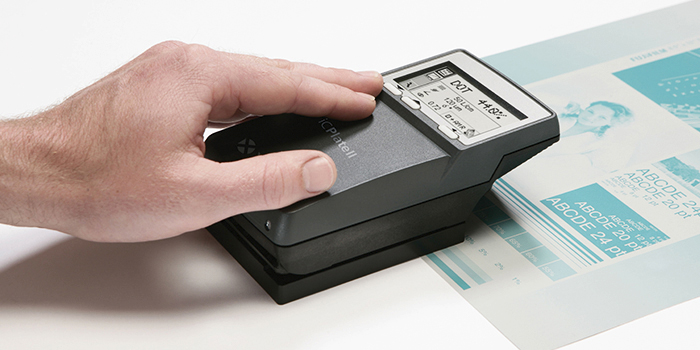

Если формные пластины не соответствуют требованиям, это приводит к потере времени, чрезмерным затратам на приладку и простоям печатных машин в ожидании новых пластин. Так что, можете ли вы позволить себе обойтись без прибора для измерения формных пластин? iCPlate2 - это небольшое, простое в использовании устройство с простой визуальной системой наведения для точного позиционирования. Вы можете без труда переключать режимы и использовать iCPlate2 для выполнения нескольких функций, таких как контроль ваших пластин или калибровка устройства ввода, что позволяет без труда отслеживать точность и согласованность пластин с помощью всего одного устройства.
Для стандартных задач измерения пластин iCPlate2 предлагает превосходный алгоритм распознавания объектов в сочетании с выдающейся оптико-осветительной системой камеры. Камера высокого разрешения измеряет широкий спектр типов пластин, как позитивов, так и негативов, независимо от того, используете ли вы регулярный (AM) и стохастический (FM) или гибридный тип растра.
Преимущества:
- Без труда импортируйте значения измерений и изображения пластин непосредственно в активные приложения Windows, такие как Microsoft Excel, используя комплектное программное обеспечение Capture Tool.
- Используя режим FMB, гарантируйте соответствие измерительной шкале FOGRA (FMB), приведя измерения пластины в соответствие с официальным эталонным стандартом института FOGRA.
- В режиме iCPlate2 прибор совместим со всеми предыдущими версиями iCPlate и использует собственный алгоритм измерения пластин от X-Rite, позволяющий точно измерять точку
- Светодиодная подсветка изображения на пластине во время измерения позволяет получить более 30 000 измерений от одного комплекта батарей типа АА.
iCPlate2 поставляется в двух конфигурациях для обеспечения максимальной производительности. iCPlate2 X предназначена для тех, кто время от времени устраняет неполадки и использует его для диагностики проблем. Она измеряет только элементы растра. iCPlate2 XT лучше всего подходит для клиентов, которые регулярно решают проблемы с пластинами. Она измеряет элементы растра, линиатуру растра, размер точки и растровый угол. Если вы выберете iCPlate2 X, будьте уверены, что вы сможете в любое время перейти на XT с помощью кода активации, приобретаемого отдельно.
- для обеспечения максимально высокого контраста между печатными и пробельными элементами формы, прибор оснащен красным (R), зеленым (G), синим (B) источниками света
- измеряет относительную площадь растровых элементов
- измеряет геометрический размер
- измеряет линиатуру растра
- измеряет показатель покрываемости (Visual coverage)
- позволяет наблюдать форму растровых элементов на дисплее
- Plate Quality Software — программное обеспечение позволяет документировать измеренные показатели, что в значительной степени облегчает усилия по оптимизации процесса изготовления форм. Позволяет создать базы данных.
Спецификация:
|
Апертура, размер |
Около 1,3 x 1 мм |
|
Батарея, время работы |
Типичное 30 000 замеров |
|
Батарея, тип |
2 батареи 1,5 В тип AA) |
|
Измерение, диапазон линиатуры растра (традиционный/АM) |
26 – 147, 65 – 380 lpi |
|
Интерфейс, дисплей |
160 x 80 пикселей, 4 градации серого |
|
Интерфейс, поддерживаемые языки |
Пиктограммы |
|
Источники света, типы |
iCPlate2 X: один светодиод (Red); iCPlate2 XT: три светодиода (RGB) |
|
Коммерческие условия, гарантия |
1 год |
|
Коммуникационный интерфейс |
RS-232 |
|
Программный функционал, режимы работы |
iCPlate2 X, iCPlate2 XT |
|
Скорость работы, время измерения |
Типичное 3 с |
|
Скорость работы, время прогрева |
Нет |
|
Точность измерений, краткосрочная повторяемость - белый |
Типичная ± 0,5% |
|
Условия, влажность |
От 10% до 80% без конденсации |
|
Условия, диапазон температур работы |
От 10° до 40°C |
|
Условия, диапазон температур хранения |
От -20° до 70°C |
|
Комплектация |
iCPlate2, мишени, руководство, кабель для передачи данных |
|
Физические хар-ки, вес брутто |
400 г |
|
Физические хар-ки, размеры нетто (длина, ширина, высота) |
4,8 x 7,3 x 14,5 см |
