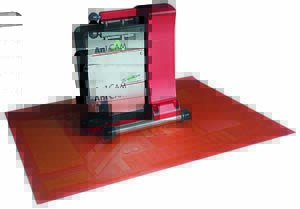

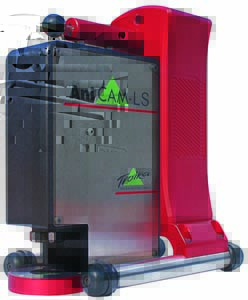

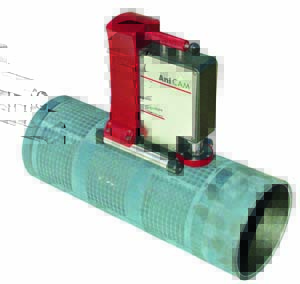

Сканирующий 3D-микроскоп AniCAM — это считывающее устройство с тремя программными модулями Quality Control Application, позволяющими отслеживать состояние валов и пластин в различн...

Применение: Флексо

Производитель: Troika

Артикул: gjо

Оставить заявку


Мы всегда рады сотрудничеству и готовы ответить на ваши вопросы.

Сканирующий 3D-микроскоп AniCAM — это считывающее устройство с тремя программными модулями Quality Control Application, позволяющими отслеживать состояние валов и пластин в различных печатных машинах и экономить время, уходящее на простои и дополнительную настройку оборудования. Модуль FlexoPlates QC предназначен работы с флексографскими пластинами, Anilox QC проводит измерения параметров анилоксовых валов, а Gravure QC следит за состоянием цилиндров глубокой печати.
Кроме измерительных программ в состав базового комплекта входит просмотровая программа AniCAM Remote Viewer, предназначенная только для просмотра результатов измерений тем, у кого нет доступа к самому прибору. При помощи такой программы удаленный пользователь может ознакомиться с результатами измерений в интерактивном режиме, что может быть более наглядно, чем распечатки или отдельные статические изображения в растровом формате.

Технически прибор AniCAM представляет собой видеокамеру со сравнительно невысоким разрешением 640×480. В последних модификациях производитель отказался от «веб-камерного» датчика, снимавшего картинку в RGB 24 бита в пользу монохромного CMOS-датчика, позволяющего получать более точные данные. Камера оснащена системой фокусировки, управляемой с компьютера по интерфейсу USB, позволяющей получать серию снимков с микроскопическим изменением шага по глубине. Другая не менее важная система — светодиодная подсветка, состоящая из двух типов источников освещения — прямого осевого, направленного вертикально вниз, также как и камера, и необходимого, в частности, для функции автофокуса, и двух рядов из 9 светодиодов боковой радиальной подсветки, которая используется для освещения участков, на которые не попадает сверху прямой свет, например, стенок ячеек анилокса и цилиндра глубокой печати. Степень интенсивности подсветки рассчитывается автоматически, исходя из отражающих свойств измеряемого материала.

Устройство поставляется с набором из трех сменных линз, дающих увеличение в 4, 10 и 20 раз и предназначенных для съемки объектов с различными размерами (линиатурой) и глубиной рельефа:

 4Х       для  100–224 lpi при 30–96 мкм

10Х      для  225–600 lpi при 10–72 мкм

20Х      для  601–1200 lpi при 5–36 мкм

Управление камерой и превращение серии двумерных снимков в единую трехмерную картину, а также расчет физических характеристик вроде углов, толщин, глубин и объемов производится компьютером при помощи соответствующего программного обеспечения (FlexoPlate QC, Anilox QC или Gravure QC).
Результаты измерений соответственно также возможно отобразить в трех вариантах:

2D изображение для проведения простых и быстрых измерений

3D интерактивное изображение для визуальной инспекции

2D график рельефа в произвольных местах пластины/вала.


Ключевые особенности:
  • Работа с линиатурами в пределах 40–470 лин/см (100–1200 lpi)
  • Три сменных объектива для анилоксов различных линиатур
  • Трехмерная визуализация деталей поверхности гравированного вала
  • Экспорт микрофотографий растровых точек в форматы JPG и BMP
  • Точность измерения объема ячеек ±4%
  • Поле зрения прибора от 0,166х0,124 мм до 0,33х0,25 мм
  • Интерфейс USB для передачи данных в PC
  • Автономное питание
  • Прикладное программное обеспечение включает в себя модуль AMS (Anilox Management Software) для ведения журнала состояния валов
