Многофункциональные промышленные плоттеры серии GBD компании YITAI отлично подходят для широкого круга задач полиграфических упаковочных производств начиная от стандартных работ с картоном, до раскроя тканей и изготовления деталей из композитных материалов.
Сменные инструменты позволяют работать с широким спектром материалов, начиная от пленок, бумаг, тонкого картона и всевозможных пластиков до толстых и плотных материалов, таких как семислойный гофрокартон, дерево, фанера, МДФ и ДСП, сэндвич - панели, композитные панели и акрил, а также работа со вспененными материалами толщиной до 50мм (пенопласт и пенопропилен), позволяют использовать его для выполнения большого круга задач.
Режущие плоттеры YITAI GBD выполняют операции резки, резки под углом в 45°, перфорации, надсечки, биговки, фрезерования, сверления и черчения, что обеспечивает быстрое и качественное выполнение, практически, любых по сложности работ «цифровым» способом без применения другого оборудования.
Любая модель YITAI GBD может быть оборудована конвейерной системой, позволяющей работать в автоматическом режиме как с листовыми, так и с рулонными материалами путем дооснащения оборудования системой крепления рулона.
Для автоматизированных комплексов, работающих с листовыми материалами, существуют устройства автоматической подачи и автоматической приемки. Для увеличения производительности устройства предусмотрена возможность установки второй траверсы с полноценным набором инструментов. Определение позиции режущей кромки происходит за счет контактного датчика, опционально — датчик может быть заменен на бесконтактный (оптический).
КЛЮЧЕВЫЕ КОМПОНЕНТЫ YITAI GBD

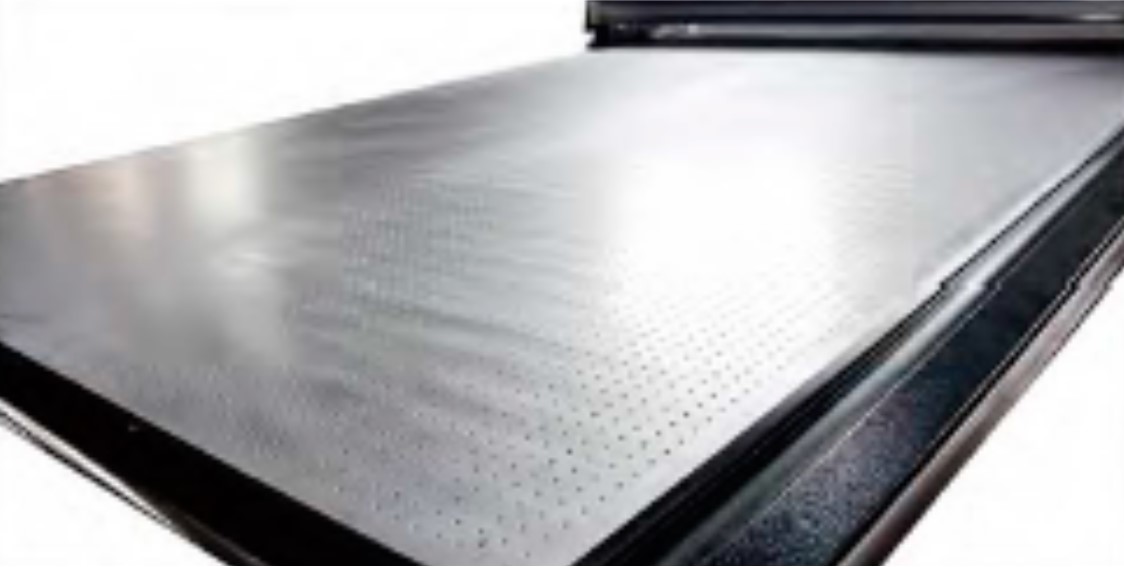

Рабочий стол выполнен из высокопрочного композиционного авиационного сплава Al-Mg между двумя листами находится сотовая структура, которая формирует 8 независимых вакуумных зон. Общая толщина рабочей плиты составляет 40 мм с погрешность +/- 150 мкм.Центральный двигатель на базе севропривода Mitsublshi с высоким крутящим моментом обеспечивает стабильную и эффективную производительность оборудования без сбоев.
Система оптического позиционирования оснащена промышленной HD камерой для обеспечения высокоточной резки материала по результатам считывания меток регистрации.
Система безопасности располагает инфракрасными датчиками, которые дополняют механическую настройку для лучшей защиты оператора.
МОДЕЛЬНЫЙ РЯД
| Модель | Формат рабочей зоны |
| GBD1410 | 1000 x 1300 |
| GBD2516 | 1600 x 2500 |
| GBD2521 | 2100 x 2500 |
| GBD3020 | 2000 x 3000 |
| GBD3218 | 1800 x 3200 |
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Возможности плоттера зависят от количества инструментальных станции и выбранного комплекта инструментов.
Количество инструментальных станций может варьироваться от одной до трех. В базовую конфигурацию плоттера входит только одна станция.
Static knife

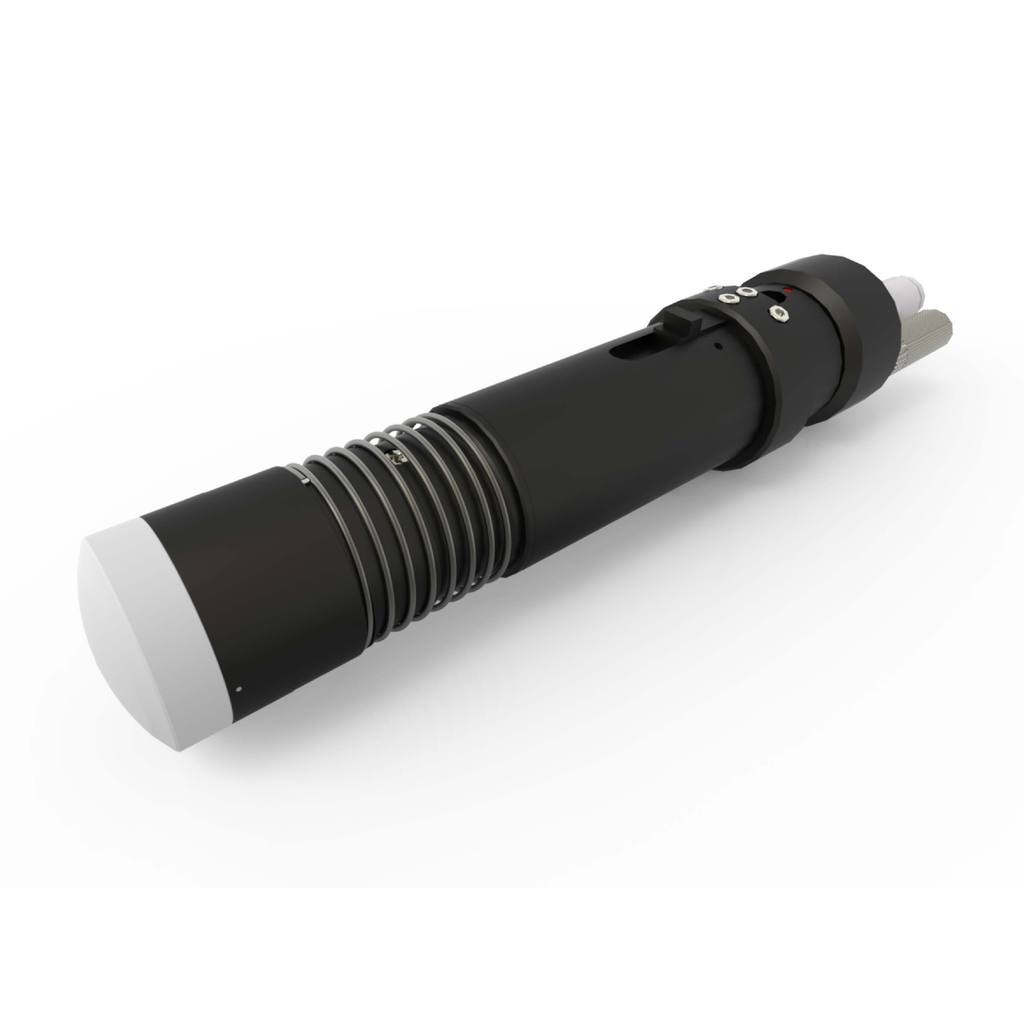

Базовый инструмент представляет собой статический тангенциальный нож. Подходит для работы с материалами толщиной до 5 мм. По сравнению с другими режущие инструменты, UCT является наиболее экономически эффективным, поскольку использует дешевые лезвия. Инструмент оборудован дополнительным подпружиненным прижимом материала.
Creasing wheel

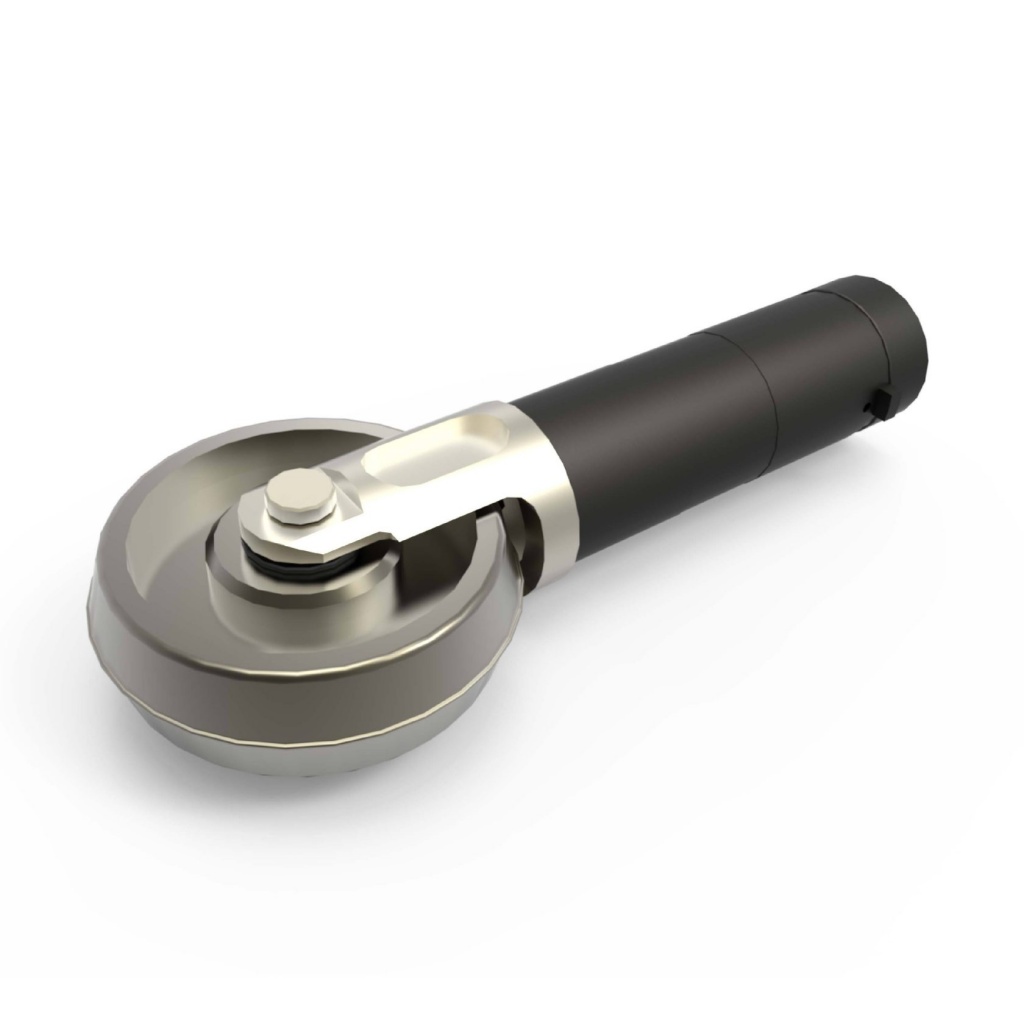

Базовый инструмент, предназначенный для биговки материала. Предназначен для работы с картоном, гофрокартоном, пластиками. Имеет сменные биговальные колеса, позволяющими делать канавки для сгиба, отличающиеся формой и размерами.

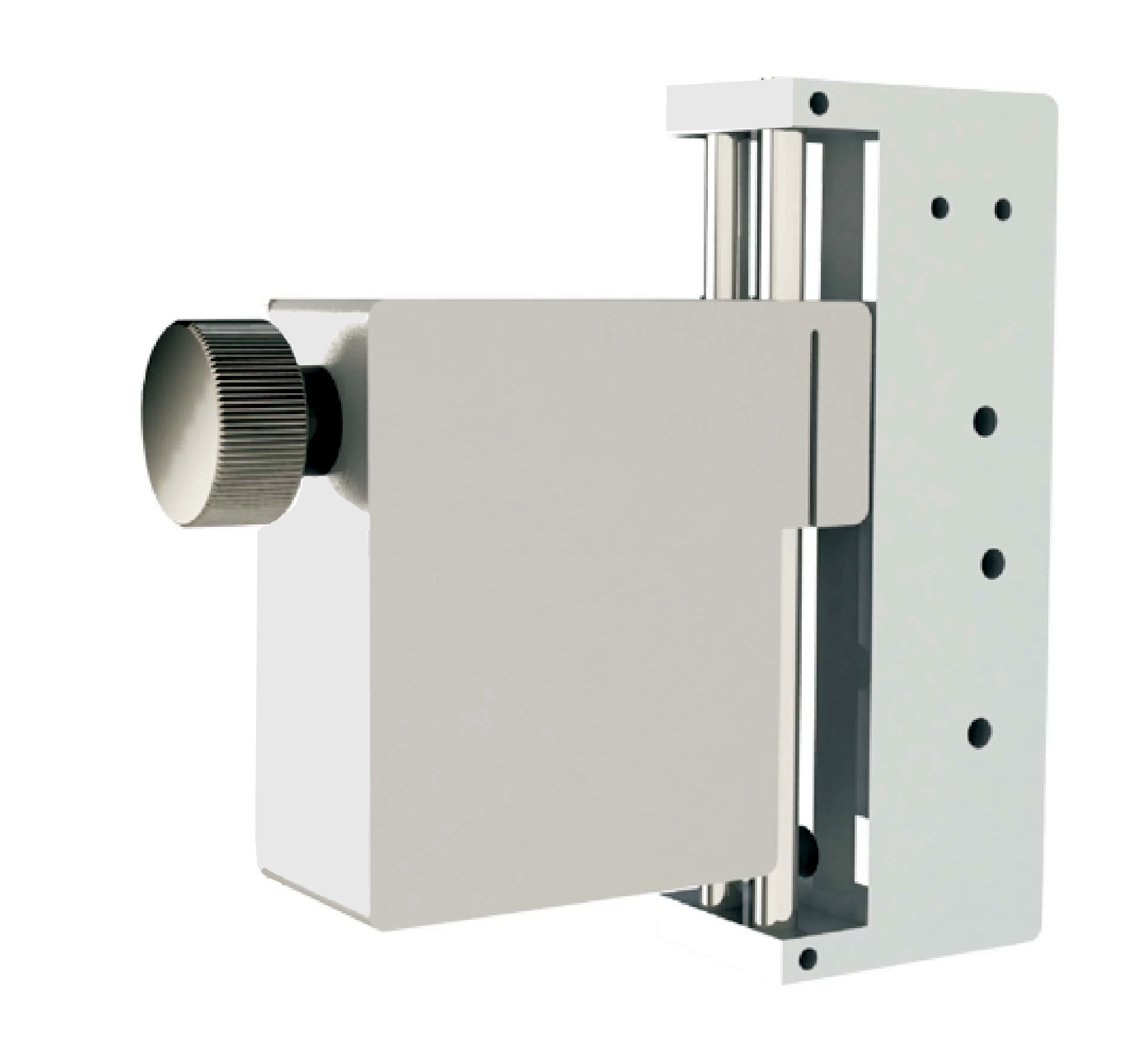

Kiss cut
Инструмент предназначен работ, в которых требуется очень точная настройка глубины прорезания материала, например — самоклейки (бумаги и пленки) всевозможные материалы на подложках. Задача данного инструмента — прорезание верхнего слоя материала, подложка, при этом, должна остаться не поврежденной.
YITAI DRT (Power Rotary Tool)

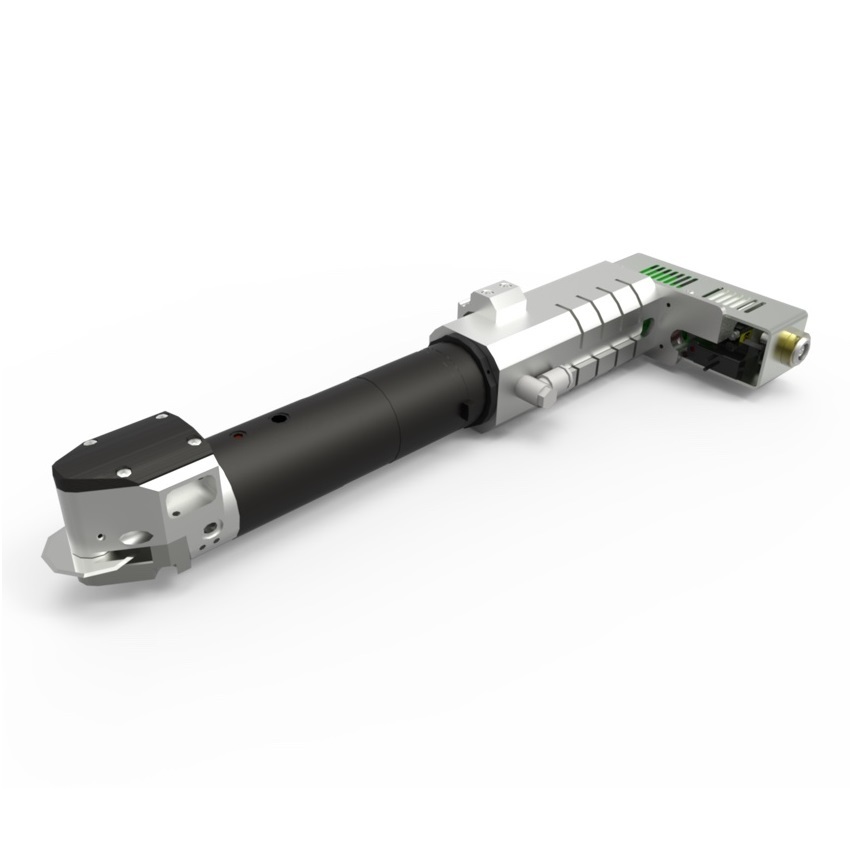

Ротационный нож для резки текстильных материалов. Существует две версии инструмента — с электрическим приводом и с пневматическим приводом вращающегося ножа. Инструмент с пневмоприводом предназначен для работы с более «тяжелыми» материалами, такими как стекловолокно, углеволокнистыми материалами, кевларами.
Oscillating tool

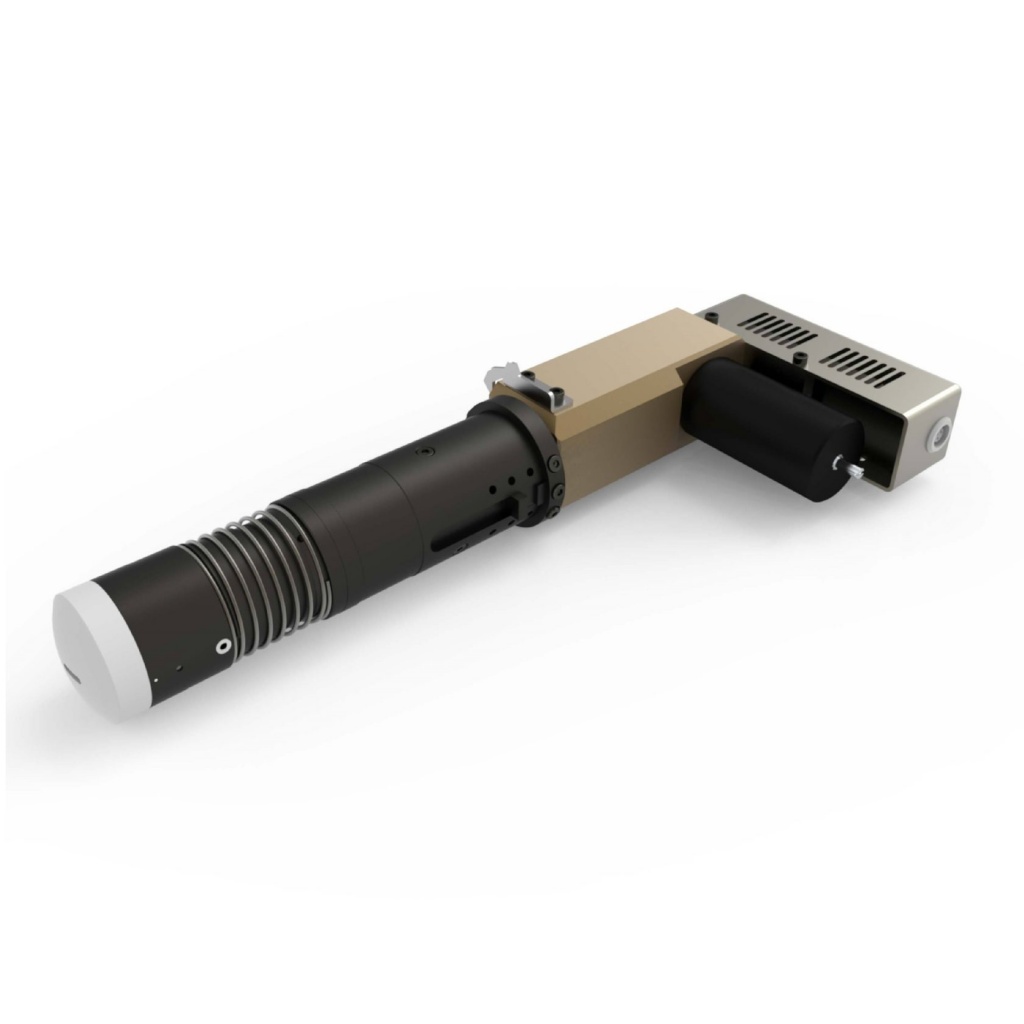

Осциллирующий вибронож нож с амплитудой колебаний 1 мм. Частота колебаний ножа — 18 тыс./мин. Инструмент идеально подходит для резки мягких материалов и материалов средней плотности. Предназначен для работы с композитными материалами, кожей, гофрокартоном, картоном, вспененными материалами, резиной, тканями
Pneumatic knife

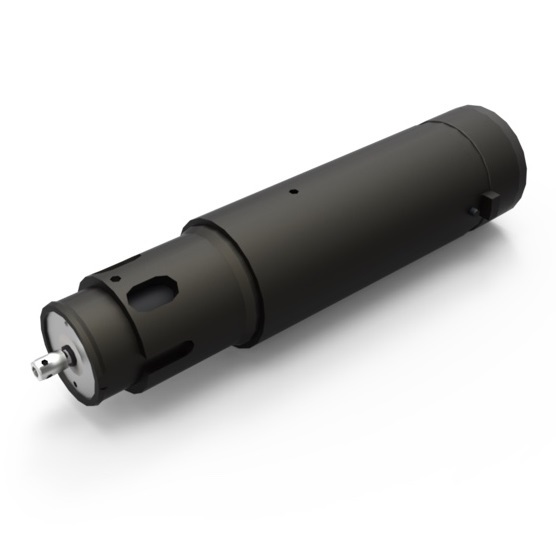

Пневматический осциллирующий инструмент для лезвий толщиной до 1 мм и амплитудой колебания 8мм. Частота колебаний ножа — 12тыс/мин. Для его работы необходим сжатый воздух. Конструкция POT адаптирована для резки толстых и плотных материалов, таких как двух и трехстенный картон, сотовый и гофрированный картон, пенокартон с поверхностями из картона и тонкого пластика, упаковочный поролон, сэндвич-панели, паротит, карбоновый препрег…. При использовании специального лезвия возможна работа с материалами толщиной до 50мм
V cut (small)

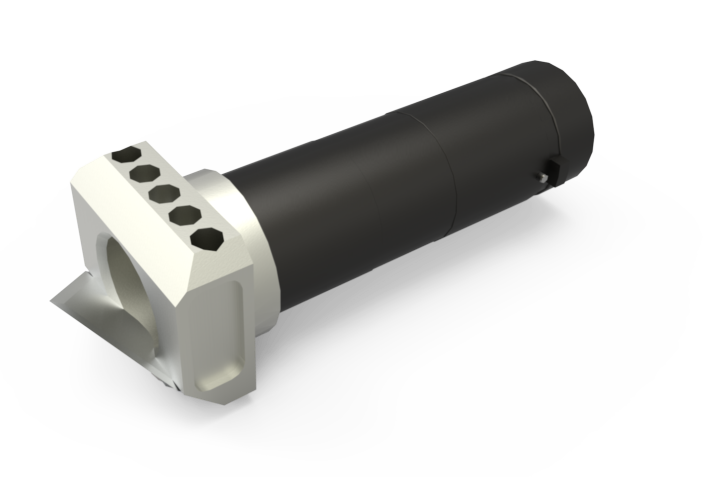

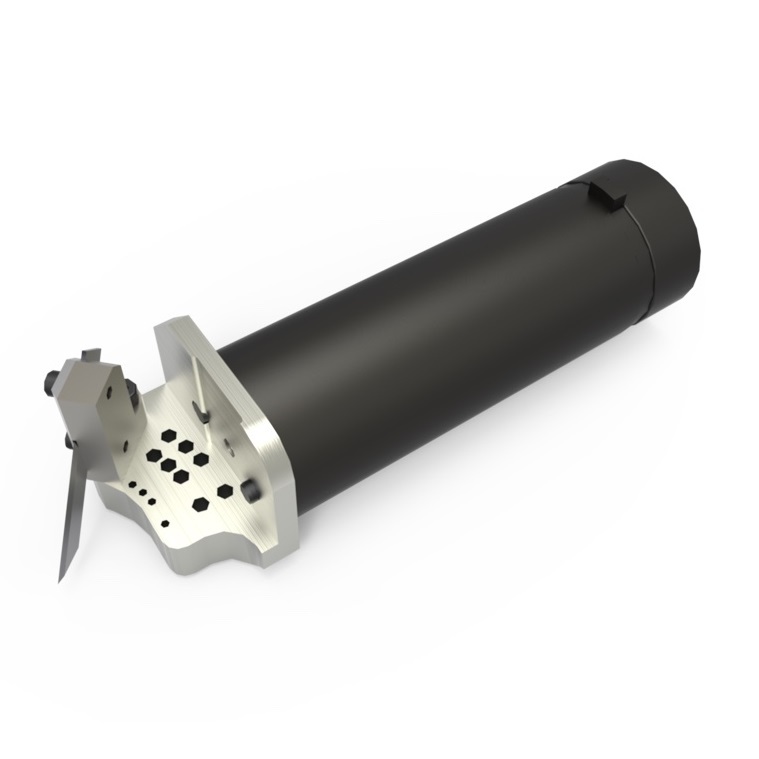

Специализированный нож для работы с многослойными гофрокартоном сэндвич-панелями и вспененными материалами. Нож предназначен для «косого» реза, используется в основном для производства защитной упаковки, рекламных конструкций и дисплеев. Обеспечивает вырез V-образный формы или сквозной разрез, для создания наклонной кромки материала. Имеет фиксированные углы установки лезвия ножа — 0°, 15°, 22.5°, 30° и 45°
V cut (big)
Инструмент, предназначенный для работ с более толстыми и твердыми материалами чем V-CUT. Доступен только один угол - 45°
YITAI CCD
Для точного следования по контуру резки при использовании материалов с нанесенным изображением. В случае установки камеры появляется возможность автоматической коррекции контура реза на основе приводных меток, которые наносятся во время печати изображения. Точность регистрации составляет 0,1 мм. Дополнительно - камера позволяет автоматизировать процесс резки при помощи бар-кодов, нанесенных на материал
АВТОМАТИЗАЦИЯ
Интегрированная система автоподачи материала позволяет автоматизировать процесс резки непосредственно из стопы. Готовая продукция после раскроя укладывается в приёмном коллекторе. Благодаря этому, обслуживание плоттера сможет осуществлять сотрудник, который управляет процессом печати на цифровой машине. Для этого ему надо только нажать кнопку и запустить обработку.
Плоттер автоматически, в соответствии с программой, осуществит приводку по меткам с помощью CCD камеры, резку по контуру и биговку. Также ССD камера проконтролирует качество выполнения работы - она реагирует на смещение материала и его деформацию в процессе обработки. Помимо этого она может не только распознавать метки для последующей контурной резки, но и способна считывать штрихкода, автоматически подгружая нужную программу из базы данных своей памяти и выполнит переналадку на другое задание.
