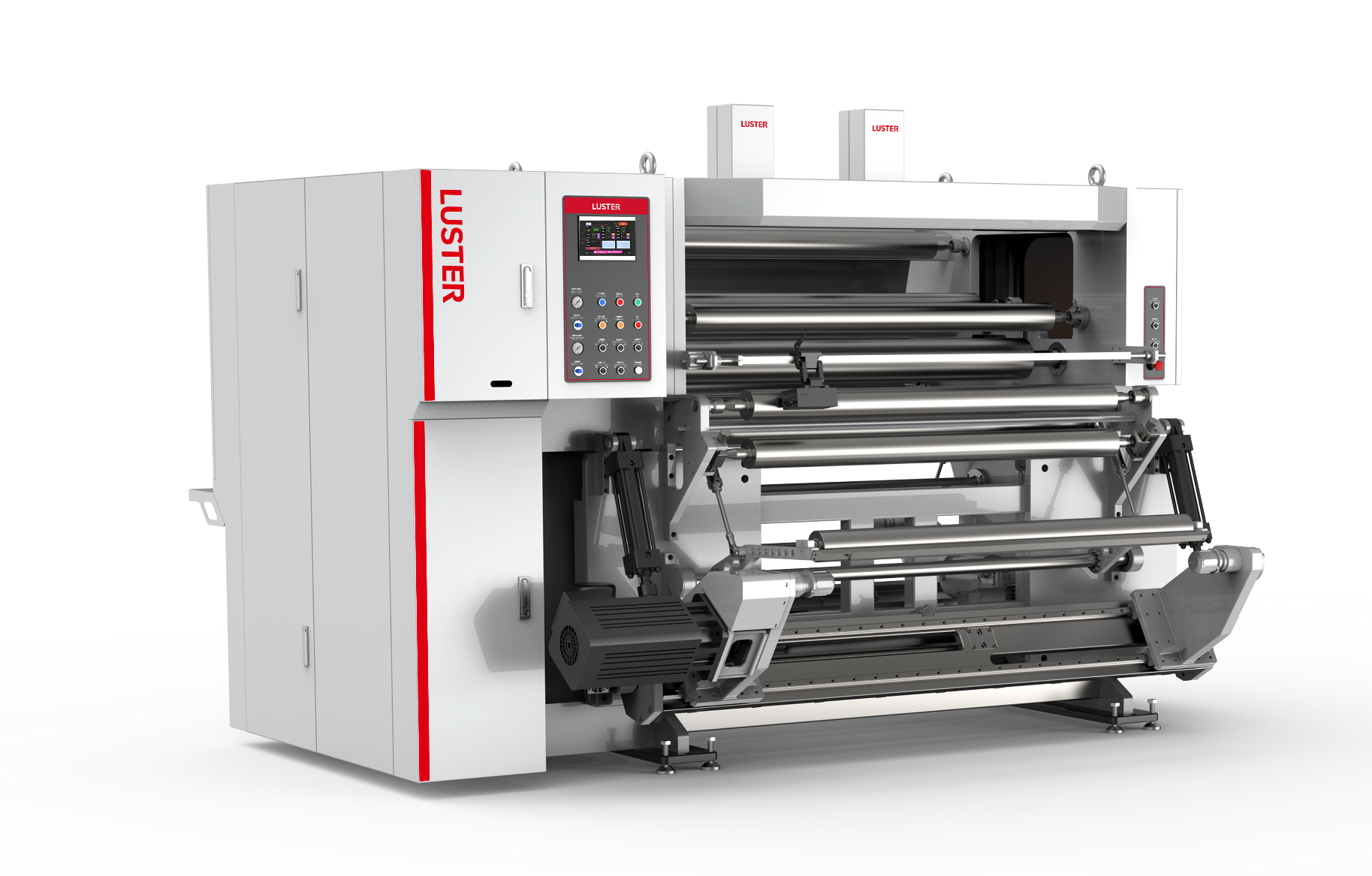

Высокоскоростные инспекционные перемотчики серии TANK Р разработаны для перемотки и проверки широкоформатного тиража гибкой упаковки, пластиковых и ламинированных пленок.
Прочностные характеристики несущего стального каркаса перемотчика TANK спроектированы специально для погашения высокой вибронагрузки. Это обеспечивает оборудованию исключительную устойчивость и долговечность работы.
Все ключевые компоненты машины произведены ведущими европейскими и японскими производителями, что позволяет добиться высокой надежности благодаря неизменно высокому качеству.
TANK Р состоит из узлов размотки, перемотки, двойного стола для сращивания материала и инспекционного блока.
Сервопривод от Yasakawa/MK и система контроля натяжения полотна для поддержания исключительной точности перемотки и проверки, обеспечивают производительность работы до 500 м/мин.
Высокая степень автоматизации работы оборудования обеспечивается контроллером PLC Siemens
Оборудование оснащено встроенным модулем инспекции качества LUSTER PackHERO для 100% проверки качества печатной продукции.
ХАРАКТЕРИСТИКИ
| Материал | ПЭТ, CPP, MCPP, OPA, OPP, LL, тонкая бумага с/без покрытия, фольга и т. д. |
| Толщина Материала | 12-200 мкм |
| Ширина материала | 200-1300мм |
| Максимальная скорость инспекции | 500м/мин (рабочая скорость зависит от типа материала) |
| Диаметр сердечника | 7,62 /15.24 мм |
| Диаметр рулона (макс) | 800мм |
| Вес рулона (макс.) | 800 кг |
| Диапазон натяжения | 30-300N (с точностью +/-3N) |
| Контроль натяжения полотна | на намотке и размотке |
| Подача сжатого воздух | ≥0.6Mpa |
| Электричество | 380V/50Hz/50A,19KW |
| Вес Брутто | 4 000 кг |
| Габариты | 2200 мм × 3150 мм × 2420 мм |

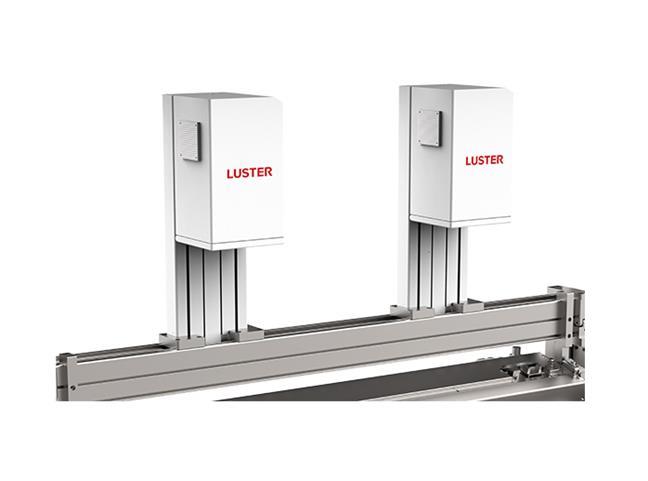

МОДУЛЬ ИНСПЕКЦИИ LUSTER PackHERO
Инновационная сканирующая система "цифрового зрения" PackHERO от LUSTER оснащена усовершенствованной оптической системой, высокоскоростной системой обработки изображений и мощным программным обеспечением для проверки.LUSTER PackHERO специально разработана для 100% проверки качества печати широкорулонной упаковки, такой как гибкая упаковка, рулонная бумага, упаковка табачных изделий, упаковочная бумага, асептическая упаковка, алюминиевая фольга, полиэтиленовая пленка и т. д.
Функциональные особенности:
1. Широкий диапазон материалов пригодных к проверке: PET, MPET, BOPP, PE, PA, PVC, Nylon, Алюминий, бумага и пр.
2. Многообразие типов распознаваемых дефектов печатного производства: полошение, марашки, белесые пятна, отсутствие фрагмента печати на оттиске, неприводка изображения, разноотеночность печати, посторонние объекты и включения, вызывающие дефекты качества печатной продукции.
3. Составление детального отчета по результатам инспекции.
4. Рабочая ширина считывания 1300 мм
5. Максимальная скорость считывания составляет 600 м/ мин (фактическая скорость работы зависит от типа материала и сложности задания)
6. Высокая точность инспекции: распознавание дефекта минимальной площади 0.16 кв.мм при высокой контрастности печати; распознавание дефекта минимальной площади 0.5 кв.мм при низкой контрастности печати
7. Минимальный размер распознаваемого штрихового элемента: 0,08 х 5 мм
8. Минимальный уровень распознаваемой неприводки: 0,25 мм
9. Уровень распознавания отклонения цвета (программно): △E >2
